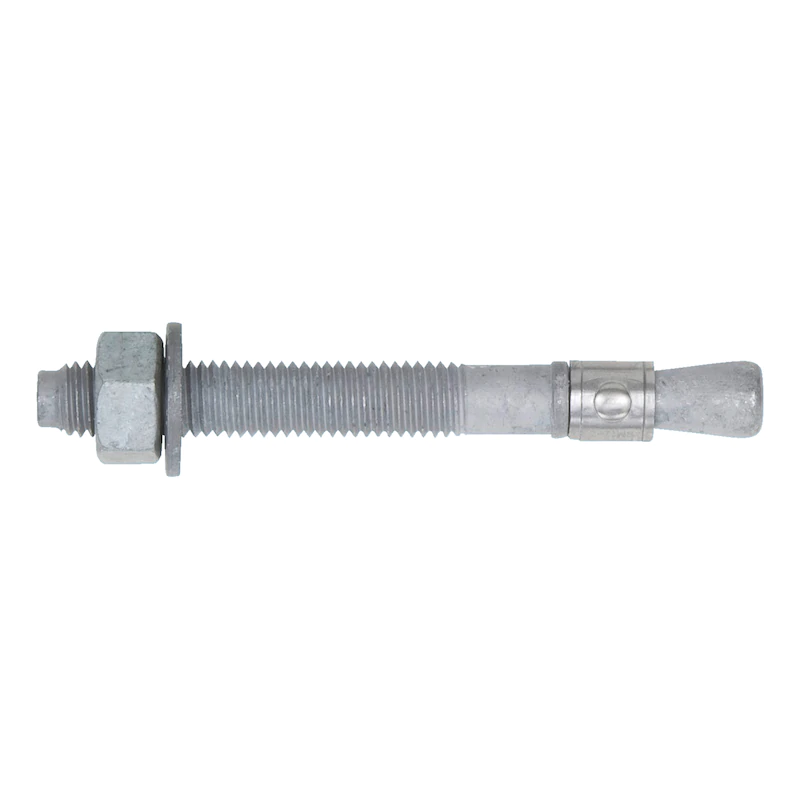

Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150

  • Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
  • Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
  • Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
  • Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
  • Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
Артикул: 5932916150
Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150
Подробнее

Клиновой анкер-W-FA/F-(HDG)-30/48-M16X150

Артикул:5932916150

Цены доступны для авторизованных пользователей

Количество в упаковке: 100

Только для коммерческих организаций

Зарегистрируйтесь сейчас, чтобы получить доступ к более 4 000 видов продукции

Если вы являетесь частным лицом

и хотите приобрести продукцию нашей компании - перейдите на страницу Магазины, найдите ближайший к вам фирменный магазин, обратитесь туда чтобы получить квалифицированную консультацию и совершить покупку.


  • Описание
  • Характеристики
  • Документация
  • Описание
    Для отдельных креплений в бетоне без трещин. Сталь, горячее цинкование.
    • Сквозной монтаж экономит время
    • Нагрузка может быть приложена сразу после установки
    • Анкер с контролируемым крутящим моментом, сталь горячего цинкования
    • Два варианта глубины анкеровки — широкий диапазон применений
    Одобрение:
    • ETA-02/0001 для индивидуальных креплений, вариант 7, бетон без трещин
    Область применения
    • Индивидуальное крепление: Стандартный бетон C20/25 - C50/60 (бетон без трещин)

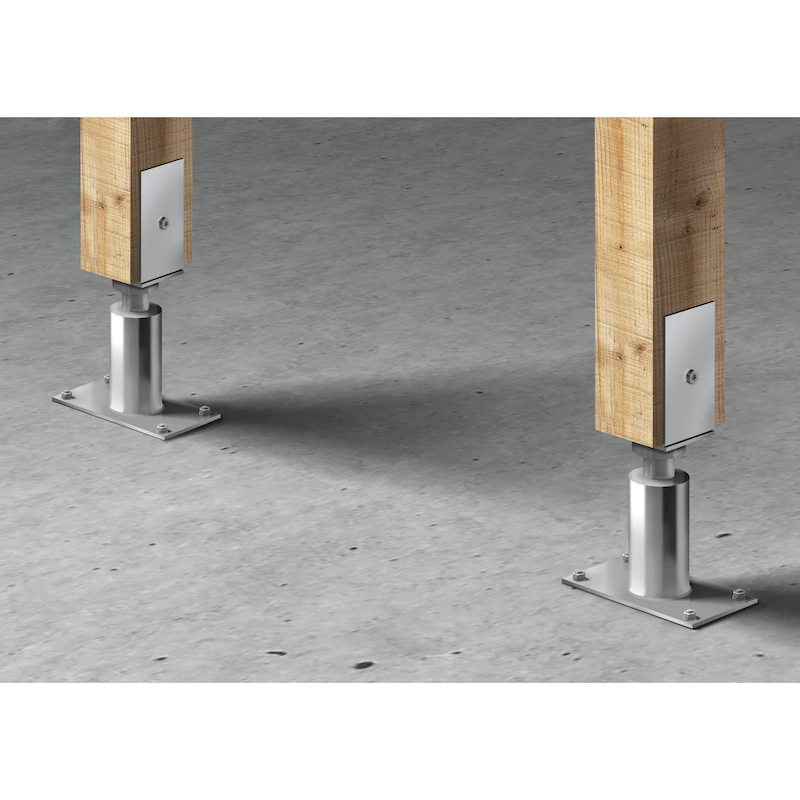

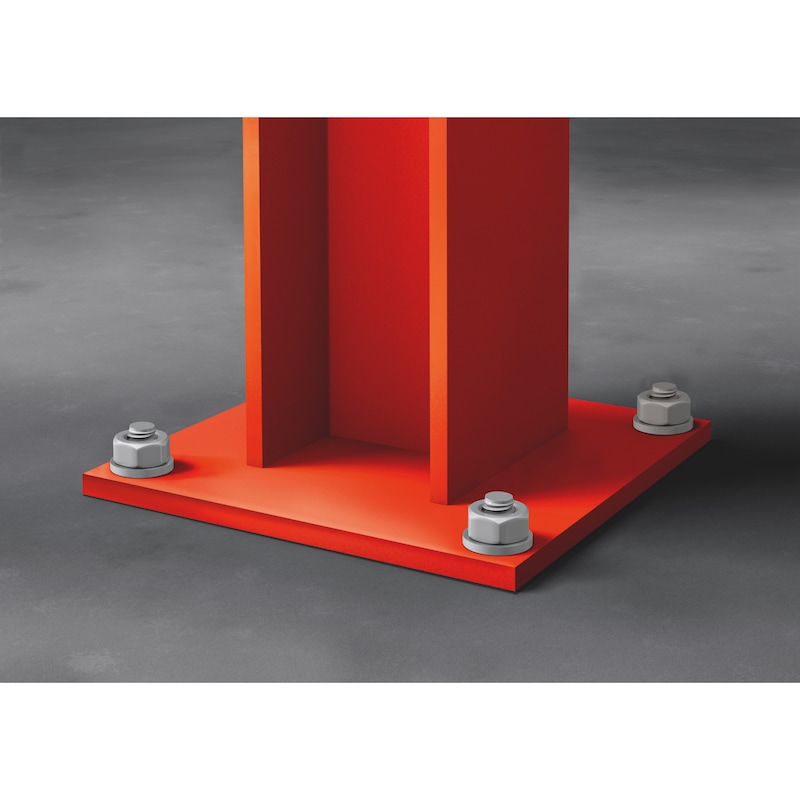

    • Подходит для крепления металлических конструкций, металлических профилей, кронштейнов, опорных плит, опор, кабель-каналов, трубопроводов, деревянных конструкций, балок, обрешетки и т. д.
    • Может устанавливаться в бетон < C20/25 и природный камень, устойчивый к сжатию (без официальных одобрений)

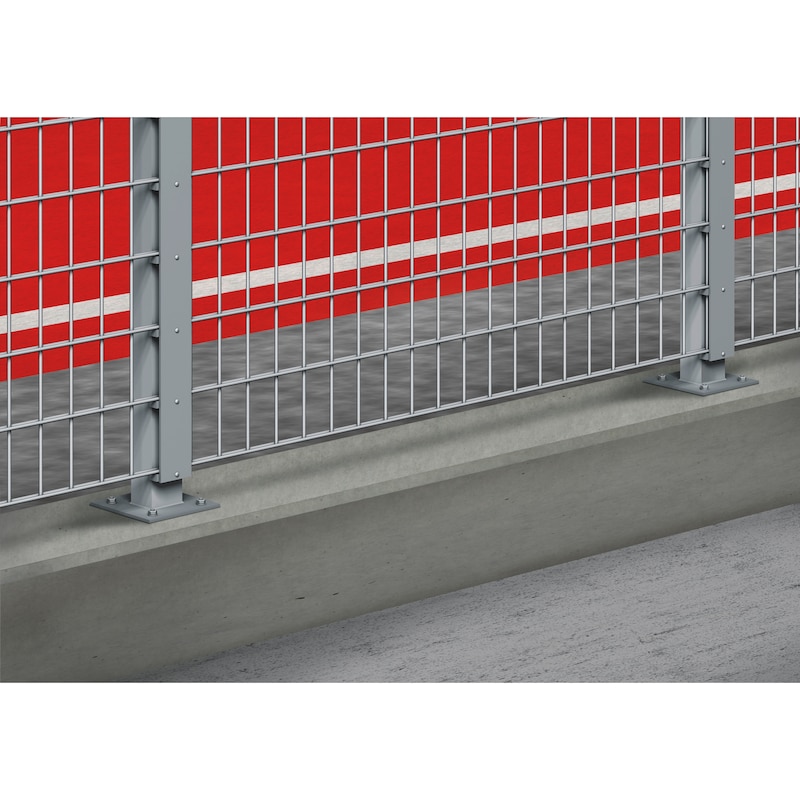

    • Анкер может применяться для крепления преимущественно со статической нагрузкой (например, собственный вес, соединения, хранящиеся материалы) или квазистатической нагрузкой (например, фасады, поручни)
    • W-FA/F разрешается применять только в сухих помещениях
  • Характеристики
    • Метрический диаметр анкера M16
    • Длина анкера (l) 150 мм

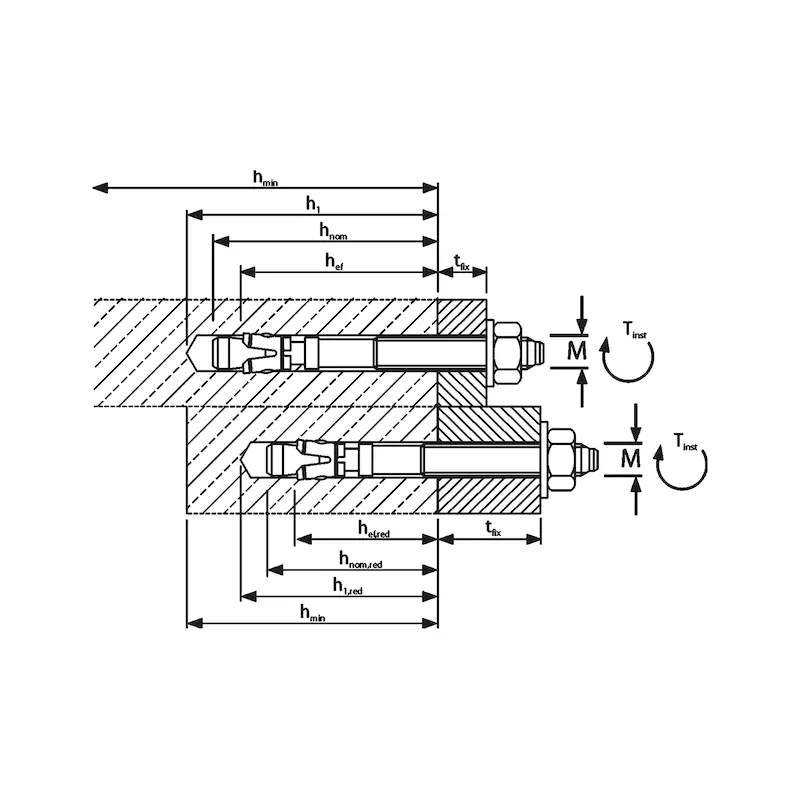

    • Высота крепления (t fix)/эффективная глубина анкеровки (he ef)/глубина отверстия (h 1) 30 / 82 / 110 мм
    • Высота крепления (t fix 2)/эффективная глубина анкеровки (he ef 2)/глубина отверстия (h 1, 2) 48 / 64 / 95 мм
    • Ширина зева ключа 24 мм
    • Номинальный диаметр сверла (d 0) 16 мм
    • Материал Сталь
    • Поверхность Термическая оцинковка
    • Крутящий момент анкеровки (T inst) 90 Нм
    • Сквозное отверстие в подсоединяемой детали (d f) 18 мм
    • Одобрение ETA-02/0001
